WALL90-600
Painel estrutural alveolar — o carro-chefe do sistema.
- Dimensão
- 600 × 90 mm
- Concreto
- C35
- Massa
- ≈ 148 kg/m²
Paredes de casas e apartamentos; galpões na horizontal.
Sob cotaçãoReceba o orçamento →
Sistema · 8 elementos
Casas, galpões e cercas. Um sistema.
Concreto protendido Grupo I (NBR 8953). O mesmo painel WALL90 sobe na vertical em casas e deita na horizontal em galpões; a cerca WALL50 fecha as divisas. De fábrica para a obra.
↓ Role para ver o sistema
Sistema em números
- 8
- elementos no catálogo
- 3
- aplicações do mesmo painel
- 4,5 m
- casas, na vertical (até)
- 5,5 m
- galpão, vão do painel (até)
- ±1–2 mm
- tolerância de fábrica
A lógica do kit
Não são produtos soltos.
O mesmo painel WALL90 resolve três aplicações: sobe na vertical em casas e apartamentos (até 4,5 m), deita na horizontal entre colunas H para galpões, e a cerca WALL50 fecha as divisas. A laje FLOOR120 completa os pisos. Concreto protendido Grupo I (NBR 8953), cortado de fábrica, tolerância de ±1–2 mm.
Casas & apartamentos
4×Paredes WALL90 na vertical — até 4,5 m.
Galpões
3×WALL90 na horizontal, entre colunas H — vãos até 5,5 m.
Cerca & divisa
2×Painéis de 50 mm em colunas H com fenda.
Galpões
Para ir mais alto: o painel na horizontal.
Nas casas, o WALL90 sobe na vertical. Para galpões e pés-direitos altos, o mesmo painel deita na horizontal: as colunas H sobem em pé, espaçadas em até 6 metros, e cada painel WALL90 vence o vão entre elas — até 5,5 m. Fiada sobre fiada, a estrutura sobe alta e estável. Sem alvenaria, sem fôrma no canteiro.

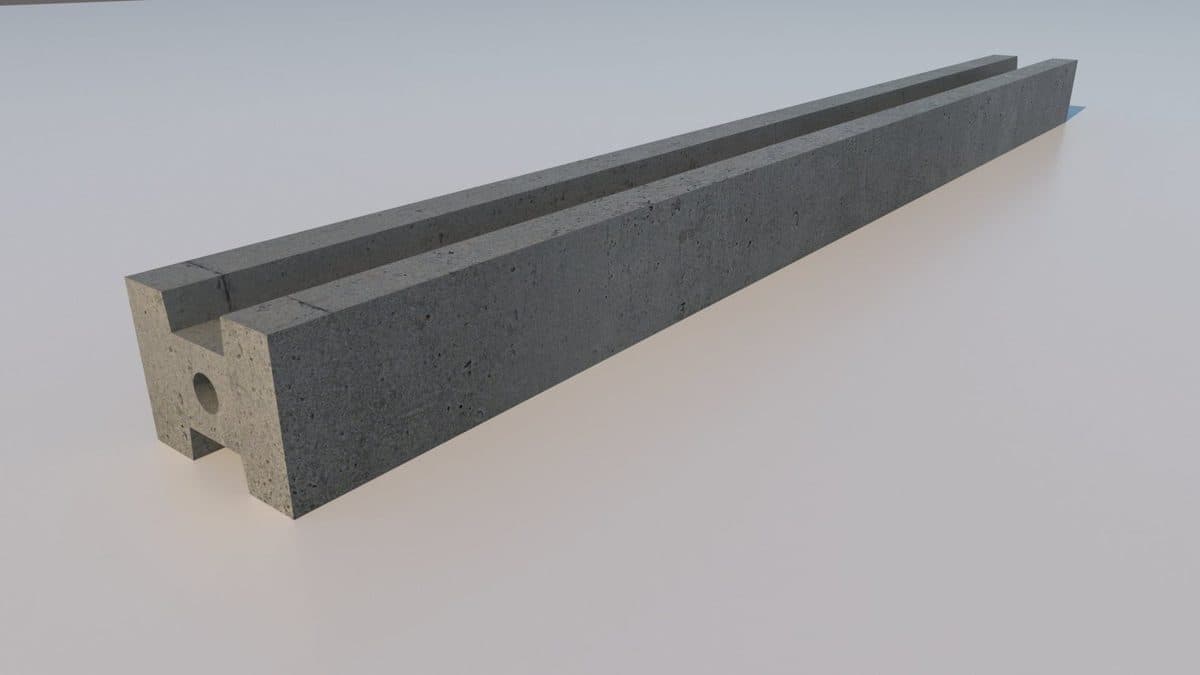

Coluna H 240×180
Pilar com fenda de 90 mm. Espaçamento de até 6 m.
Painel WALL90
Deita na horizontal e vence o vão entre as colunas — até 5,5 m.
O mesmo painel WALL90-600/300 das casas, aplicado na horizontal.
Carro-chefe
WALL90-600
Painel estrutural alveolar — o carro-chefe do sistema.
Ficha técnica
- Dimensão600 × 90 mm
- ConcretoC35
- Massa≈ 148 kg/m²
- Painel alveolar protendido
- 7 alvéolos Ø58 mm
- 4 fios CP Ø4,0 mm
- Encaixe macho-fêmea
- Vence até 5,5 m (galpão)
Catálogo
As oito peças.
Casas & apartamentos
Paredes WALL90 na vertical — até 4,5 m.
WALL90-300
Módulo complementar de meia-largura.
- Dimensão
- 300 × 90 mm
- Concreto
- C35
- Massa
- ≈ 148 kg/m²
Ajuste de modulação das paredes.
Sob cotaçãoReceba o orçamento →
WALL90-L
Perfil de junção de canto.
- Dimensão
- 290 × 200 × 90 mm
- Concreto
- C35
Cantos e quinas das paredes.
Sob cotaçãoReceba o orçamento →
WALL90-T
Perfil de junção de cruzamento.
- Dimensão
- 290 × 242 × 90 mm
- Concreto
- C35
Encontros de parede interna/externa.
Sob cotaçãoReceba o orçamento →
Galpões
WALL90 na horizontal, entre colunas H — vãos até 5,5 m.
WALL90-600
Painel estrutural alveolar — o carro-chefe do sistema.
- Dimensão
- 600 × 90 mm
- Concreto
- C35
- Massa
- ≈ 148 kg/m²
Paredes de casas e apartamentos; galpões na horizontal.
Sob cotaçãoReceba o orçamento →
WALL90-300
Módulo complementar de meia-largura.
- Dimensão
- 300 × 90 mm
- Concreto
- C35
- Massa
- ≈ 148 kg/m²
Ajuste de modulação das paredes.
Sob cotaçãoReceba o orçamento →
Coluna H 240×180
Pilar com fenda para o sistema de galpão.
- Dimensão
- 240 × 180 mm · fenda 90 mm
Galpões — recebe os painéis WALL90 na horizontal.
Sob cotaçãoReceba o orçamento →

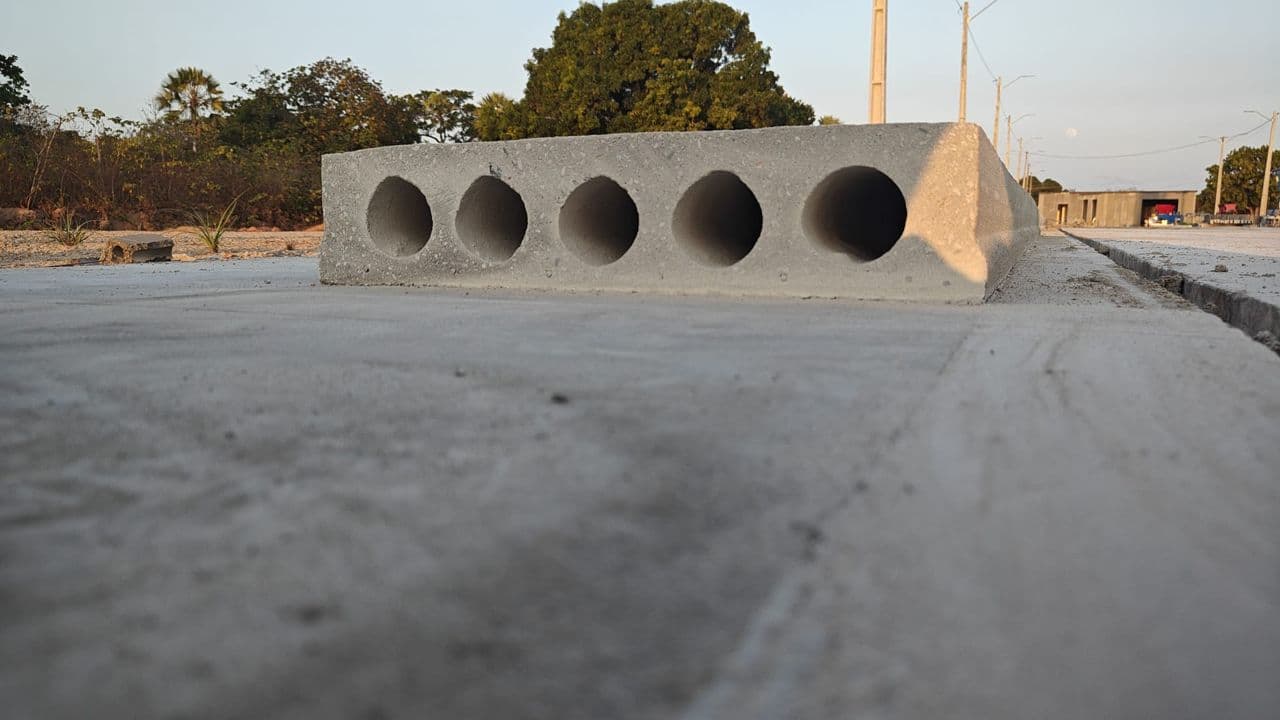

Laje
Laje alveolar protendida para pisos e entrepisos.
FLOOR120
Laje alveolar protendida para os pisos.
- Dimensão
- 600 × 120 mm
- Concreto
- C50
- Massa
- ≈ 208 kg/m²
Pisos e entrepisos, vãos até 6,0 m.
Sob cotaçãoReceba o orçamento →
Cerca & divisa
Painéis de 50 mm em colunas H com fenda.
WALL50 / Cerca
Painel de divisa em concreto.
- Dimensão
- 50 mm · seção sólida
Cercas industriais e muros de divisa.
Sob cotaçãoReceba o orçamento →
Coluna H 150×150
Pilar com fenda para a cerca.
- Dimensão
- 150 × 150 mm · fenda 50 mm
Apoio dos painéis de cerca.
Sob cotaçãoReceba o orçamento →

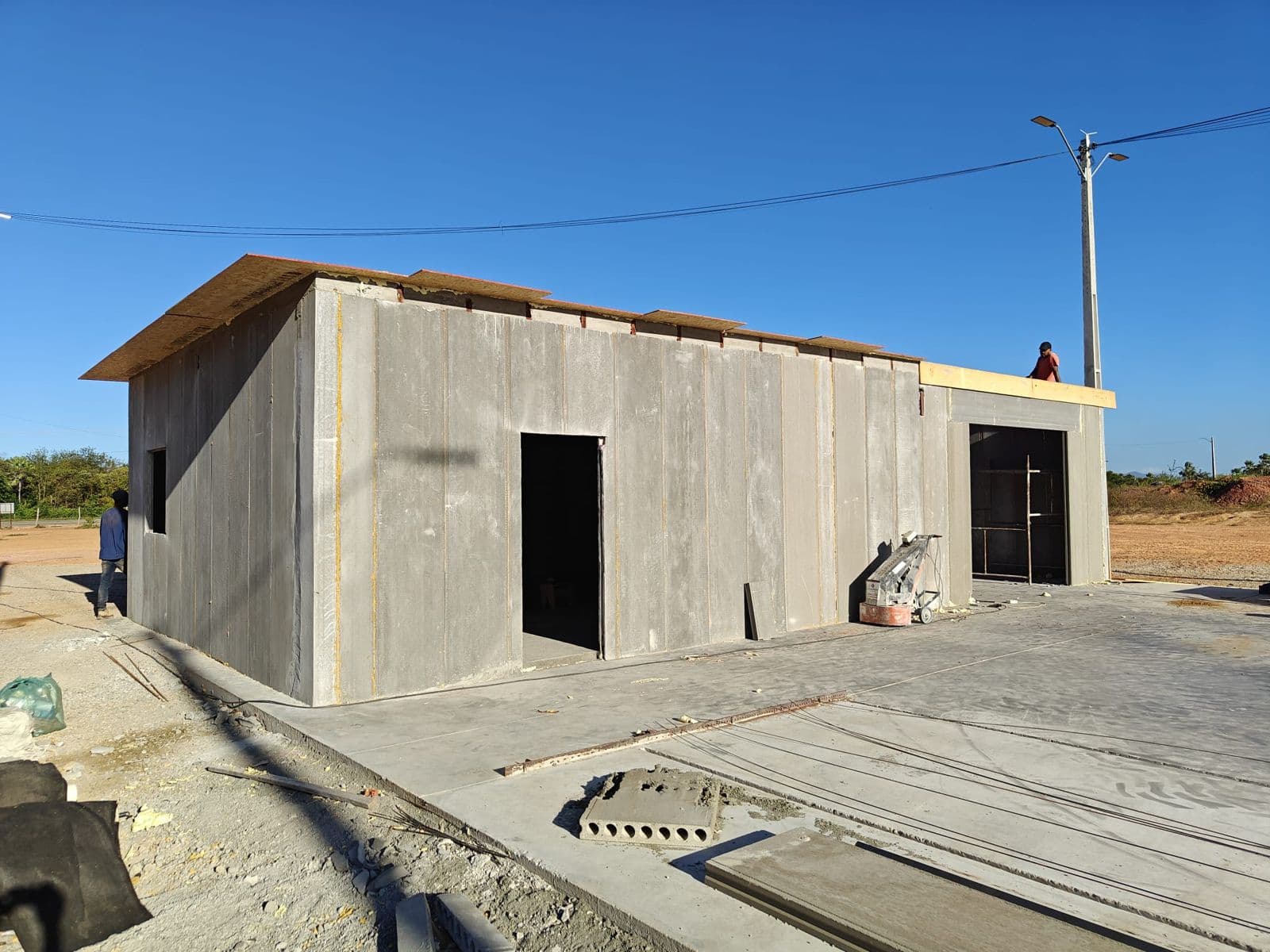

Em obra
Da peça à obra.
Os mesmos elementos, levantados por uma equipe enxuta — paredes, vãos e laje de uma obra real.
Especificações
As oito peças, em uma tabela.
WALL90-600
- Dimensão
- 600 × 90 mm
- Concreto
- C35
- Massa
- ≈ 148 kg/m²
7 alvéolos Ø58 · 4 fios CP Ø4,0 · macho-fêmea
WALL90-300
- Dimensão
- 300 × 90 mm
- Concreto
- C35
- Massa
- ≈ 148 kg/m²
3 alvéolos Ø58 · 2 fios CP Ø4,0 · meia-largura
WALL90-L
- Dimensão
- 290 × 200 × 90 mm
- Concreto
- C35
- Massa
- —
Junção em L · canto 90°
WALL90-T
- Dimensão
- 290 × 242 × 90 mm
- Concreto
- C35
- Massa
- —
Junção em T · cruzamento
Coluna H 240×180
- Dimensão
- 240 × 180 mm · fenda 90 mm
- Concreto
- —
- Massa
- —
Fenda de 90 mm · até 6 m entre colunas
FLOOR120
- Dimensão
- 600 × 120 mm
- Concreto
- C50
- Massa
- ≈ 208 kg/m²
5 alvéolos Ø80 · C50 · vãos até 6,0 m
WALL50 / Cerca
- Dimensão
- 50 mm · seção sólida
- Concreto
- —
- Massa
- —
Seção sólida · sem alvéolos
Coluna H 150×150
- Dimensão
- 150 × 150 mm · fenda 50 mm
- Concreto
- —
- Massa
- —
Fenda de 50 mm · pilar integrado
Concreto protendido Grupo I (NBR 8953) · bordas chanfradas 3 mm · tolerância de fábrica ±1–2 mm.
Sob medida
Do seu projeto ao orçamento exato.
Você projeta; nós engenhamos cada parede do seu projeto em um inventário exato de painéis AFDC — peça por peça, sem suposições.
- 01
Você envia a planta
Sua planta arquitetônica — o ponto de partida.
- 02
Engenhamos em painéis
Cada parede vira uma sequência exata de painéis e perfis AFDC.
- 03
Recebe o orçamento
Um orçamento peça por peça, pronto para a obra.
Fale com a fábrica
Quanto a sua obra está perdendo sem ver?
Peça um orçamento ou agende uma visita à fábrica em Pecém, a 60 km de Fortaleza.
A fábrica · Pecém — São Gonçalo do Amarante, CE
